Sistim Refrigerasi Kompresi Uap

Deskripsi

Siklus refrigerasi kompresi mengambil keuntungan dari kenyataan bahwa fluida yang bertekanan tinggi pada suhu tertentu cenderung menjadi lebih dingin jika dibiarkan mengembang. Jika perubahan tekanan cukup tinggi, maka gas yang ditekan akan menjadi lebih panas daripada sumber dingin diluar (contoh udara diluar) dan gas yang mengembang akan menjadi lebih dingin daripada suhu dingin yang dikehendaki. Dalam kasus ini, fluida digunakan untuk mendinginkan lingkungan bersuhu rendah dan membuang panas ke lingkungan yang bersuhu tinggi.

Siklus refrigerasi kompresi uap memiliki dua keuntungan. Pertama, sejumlah besar energi panas diperlukan untuk merubah cairan menjadi uap, dan oleh karena itu banyak panas yang dapat dibuang dari ruang yang disejukkan. Kedua, sifat-sifat isothermal penguapan membolehkan pengambilan panas tanpa menaikan suhu fluida kerja ke suhu berapapun didinginkan. Hal ini berarti bahwa laju perpindahan panas menjadi tinggi, sebab semakin dekat suhu fluida kerja mendekati suhu sekitarnya akan semakin rendah laju perpindahan panasnya.

Siklus refrigerasi ditunjukkan dalam Gambar 1 dan 2 dan dapat dibagi menjadi tahapan-tahapan berikut:
1 – 2. Cairan refrigeran dalam evaporator menyerap panas dari sekitarnya, biasanya udara, air atau cairan proses lain. Selama proses ini cairan merubah bentuknya dari cair menjadi gas, dan pada keluaran evaporator gas ini diberi pemanasan berlebih/ superheated gas.
2 – 3. Uap yang diberi panas berlebih masuk menuju kompresor dimana tekanannya dinaikkan. Suhu juga akan meningkat, sebab bagian energi yang menuju proses kompresi dipindahkan ke refrigeran.
3 – 4. Superheated gas bertekanan tinggi lewat dari kompresor menuju kondenser. Bagian awal proses refrigerasi (3-3a) menurunkan panas superheated gas sebelum gas ini dikembalikan menjadi bentuk cairan (3a-3b). Refrigerasi untuk proses ini biasanya dicapai dengan menggunakan udara atau air. Penurunan suhu lebih lanjut terjadi pada pekerjaan pipa dan penerima cairan (3b - 4), sehingga cairan refrigeran didinginkan ke tingkat lebih rendah ketika cairan ini menuju alat ekspansi.
4 - 1 Cairan yang sudah didinginkan dan bertekanan tinggi melintas melalui peralatan ekspansi, yang mana akan mengurangi tekanan dan mengendalikan aliran menuju

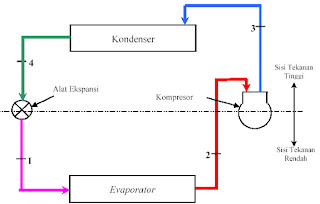

Gambar 1. Gambaran skematis siklus refrigerasi kompresi uap

Gambar 2. Gambaran skematis siklus refrigerasi termasuk perubahan tekanannya
(Biro Efisiensi Energi, 2004)

Kondenser harus mampu membuang panas gabungan yang masuk evaporator dan kondenser.
Dengan kata lain: (1 - 2) + (2 - 3) harus sama dengan (3 - 4). Melalui alat ekspansi tidak terdapat panas yang hilang maupun yang diperoleh.

Jenis-jenis refrigeran yang digunakan dalam sistim kompresi uap

Terdapat berbagai jenis refrigeran yang digunakan dalam sistim kompresi uap. Suhu refrigerasi yang dibutuhkan sangat menentukan dalam pemilihan fluida. Refrigeran yang umum digunakan adalah yang termasuk kedalam keluarga chlorinated fluorocarbons (CFCs, disebut juga Freons): R-11, R-12, R-21, R-22 dan R-502.

Sifat-sifat bahan-refrigeran dan kinerja bahan refrigeran tersebut diberikan dalam 2 Tabel dibawah:

Pemilihan refrigeran dan suhu pendingin dan beban yang diperlukan menentukan pemilihan kompresor, juga perancangan kondenser, evaporator, dan alat pembantu lainnya. Faktor tambahan seperti kemudahan dalam perawatan, persyaratan fisik ruang dan ketersediaan utilitas untuk peralatan pembantu (air, daya, dll.) juga mempengaruhi pemilihan komponen.
